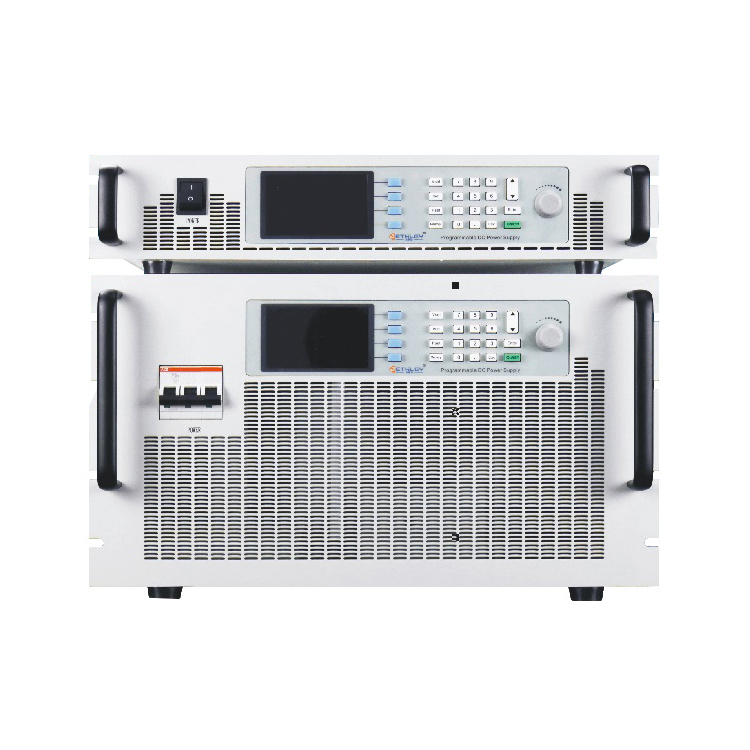

科孚纳 KDS2000系列可编程直流电源
发布时间:2022-11-05
浏览次数: 406次

KDS2000系列开关式可编程直流电源是采用PWM技术的高频开关式直流电源,模块化设计,采用先进的DSP数字控制技术,具有恒压、恒流、恒功率模式输出,可自动交叉变换,维持控制与保护兼顾特性,确保直流电源输出的高精度、低纹波、电压电流动态响应速度快,且效率高达93%;与传统的可控硅电源相比较,高频开关式直流电源具有体积小,重量轻,纹波小,功率因数高、稳定性好等优点,特别是高电压输出稳定性尤其明显;产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、直流电机测试、自动测试系统整合、医疗器械、工业、电池充电及模拟、混合动力汽车与光伏逆变器测试研究单位、实验室对高精度直流电源的需求。用于替代进口中大功率直流电源产品。


产品特点:

◇采用高速KDSP进行PID运算,直接输出PWM,模块化设计,高功率密度、体积小、大大降低故障率;

◇控制电路采用高速CPU,稳压精度高,纹波小;

◇采用16bit高速ADC,快速精确测量电压、电流值;

◇具有恒压、恒流、恒功率模式输出,可自动交叉变换,维持控制与保护兼顾特性;

◇具有过压、过流、过温、短路保护功能,在系统中,可开启过压(OVP),过流(OCP),并可对数值进行修改;

◇具有9组记忆,可以将常用的参数(电压、电流)设定,方便使用时调用,一次可执行100组不同电压、电流、

◇功率、上升时间、运行时间设定,并可连续做999999次循环测试。运行时间最短可以设定1ms;

◇并机功能:外置M&S主-从并机端口,单机可通过系统设置任意切换主-从机,最多支持200台同型号产品并机;

◇通讯接口: RS485、RS485、GPIB多种通讯接口可选,MODBUS-RTU标准通讯协议,标配0-5V模拟量信号接口;


◇数字式按键操作电压、电流、时间设定

◇输入输出隔离.

◇恒压、恒流切换说明:在额定功率、电压及电流输出下,可自由组合所要的设定;输出模式为恒定电压(CV)和恒定电流(CC)模式,输出模式取决于电源的输出电压、电流的设定值和负载电阻的大小。如图所示:曲线1和曲线代表两个阻值不同的负载,当曲线1和Iset相交,电源工作在CC模式,当曲线2和Vset相交时,电源工作在Cv模式。


型号 Model

KDS2000系列(后附选型规格表)

功率 Power

600W-2000KW

制作方式 Working

开关 PWM

输入INPUT

相数 Phase

1φ2W+PE 单相两线 + 地线 /3φ4W+PE 三相四线 + 地线

电压 Voltage

220V±15%/380V±15%

频率 Frequency

50HZ±10%

输出

OUTPUT

电压 Voltage

0-100% 满量程连续可调

电流 Current

0-100% 满量程连续可调

电压纹波 rms Voltage Ripple

0.2%FS( 满量程 )

电流纹波 rms Current Ripple

0.3%FS( 满量程 )

电源调整率 Load Regulation

≤ ±0.1%FS

负载调整率 Load Regulation

≤ ±0.5%FS

效率 Efficiency

≥ 93%

时间精度 Time

Setting0.1sec+0.1%

电压解析度 Voltage Resolution

Vo < 1000:0.1V ; Vo ≥ 1000V:1V

电流解析度 Current Resolution

输出 100A > Io ≥ 10A: 分辨率 0.01A ; 输出 1000A > Io ≥ 100A: 分辨率

0.1A ; 输出 Io ≥ 1000A: 分辨率 1A 。

功率解析度 Power Resolution

功率< 10KW ,分辨率 1W; 功率≥ 10KW, 分辨率 0.1KW



设定项目

电压调节 CV

0-100% 额定电压可调

电流调节 CC

0-100% 额定电流可调

功率调节 CP

0-100% 额定功率可调

设定精确度

电压 Voltage

±0.1%FS

电流 Current

±0.1%FS

功率 Wattage

±0.1%FS

测量精确度

电压 Voltage

0.1%FS+2dgt

电流 Current

0.1%FS+2dgt

功率 Wattage

0.1%FS+5dgt

存储组数 Memory

共 9 组,每组可记忆电压、电流值,运行时间,可快速方便调用

可编程组数 Programmable

共 100 组,每组可记忆电压、电流值,运行时间,可步阶运行

限流设定 I-LIM Set

O-Max Current (超过电流设定值电源保护,停止输出)

限压设定 V-LIM Set

O-Max Voltage (超过电压设定值电源保护,停止输出)

保护 Protection

过压 Over Voltage 过流 Over Current 过温 Over Temp

负载特性 Load speciality

适用各种负载

电磁兼容 EMC

输入 EMI 滤波器

通讯接口 Interface

RS232C/RS485/GPIB

绝缘电阻 Insulation

输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC

耐压 Pressure resistance

输入对机壳 1500VAC 1 分钟 , 输入对输出 1500VAC 1 分钟

冷却方式 Cooling

风扇强制冷却

运行环境 Environment

0-40 ℃ 20-80%RH( 不结露 )
